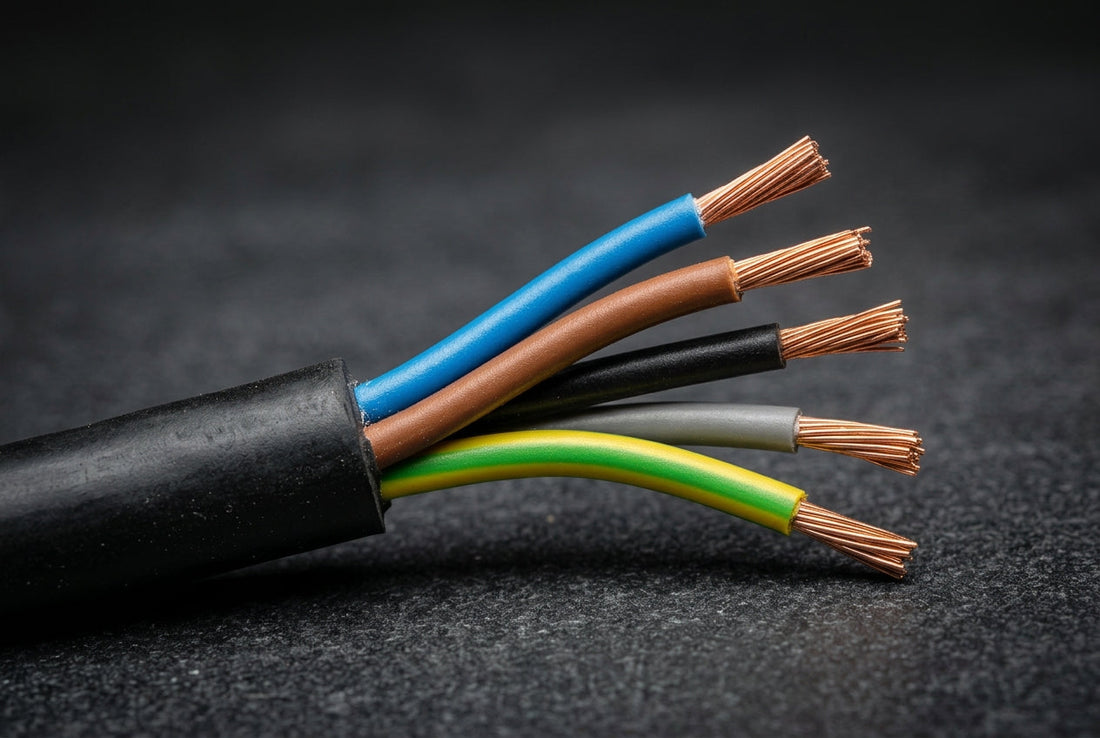

Couleurs des fils et câbles électriques : comment s'y retrouver ?
Share
Le repérage couleur des conducteurs n'est pas une question d'esthétique : c'est une norme de sécurité qui permet d'identifier instantanément la fonction de chaque fil, que ce soit sur un chantier ou lors d'une maintenance.
Deux systèmes de codification coexistent selon le type de câble :
- le repérage des conducteurs uniques (norme NF C 15-100)
- celui des câbles multiconducteurs (norme HD 308 S2).
Fils uniques : le code couleur NF C 15-100
Pour les fils rigides ou souples utilisés en installation domestique (H07 V-U, H07 V-R, H05 VV-F...), la couleur indique la fonction du conducteur :
| Vert/Jaune | Terre — obligatoire, jamais utilisable pour autre chose | |
| Bleu | Neutre | |
| Marron, Noir, Rouge, Orange, Violet... | Phase(s) — plusieurs couleurs disponibles pour distinguer plusieurs phases sur une même installation |
Cette codification est fixe pour le neutre et la terre : elles ne doivent jamais être utilisées pour une phase, quelle que soit la couleur disponible.
Câbles multiconducteurs : le code couleur HD 308 S2
Pour les câbles multiconducteurs (R2V, AR2V...), chaque conducteur individuel à l'intérieur du câble est identifié par une couleur qui dépend de la section, un système normalisé qui permet, une fois le câble dénudé, de retrouver la bonne correspondance :
| 1,5 mm² | Rose | |
| 2,5 mm² | Jaune pâle | |
| 4 mm² | Violet | |
| 6 mm² | Turquoise | |
| 10 mm² | Marron | |
| 16 mm² | Gris |
Ce repérage couleur par section s'applique aux câbles de 2 à 5 conducteurs, pour les sections comprises entre 1,5 mm² et 16 mm². Au-delà, l'identification se fait généralement par marquage numéroté directement sur la gaine de chaque conducteur.
Respecter ce code couleur évite les erreurs de câblage, facilite le diagnostic en cas de panne, et garantit la sécurité de l'installation. C'est pour cette raison que chacune de nos fiches techniques précise le système de repérage couleur utilisé.
